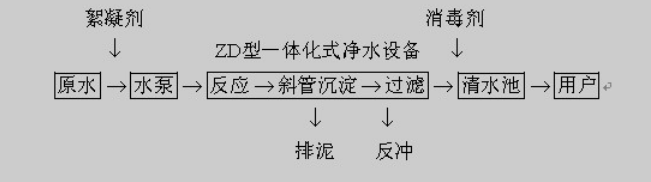

一體化凈水裝置和城市供水廠的凈化流程一樣。它有：混凝池、沉淀池、過濾池、水質穩定裝置、反沖洗裝置、水泵及電氣控制柜?，F(xiàn)分別介紹如下：

1、混凝池：投加混凝劑的原水由進水管進入混凝池內，用特制的攪拌機攪動，使水中的懸浮物和混凝劑充分接觸反應形成礬花。一般凈水裝置是采用渦流反應來使水和混凝劑混和，但效果受水量的變化而不穩定。該凈水裝置則用攪拌機混和，不受水量變化而影響效果。

2、沉淀室：水經加混凝劑混凝后形成礬花，流到設備的沉淀池內進行沉淀，沉淀池采用斜管沉淀法，經過梯形斜板沉淀室沉淀完成固液分離，沉淀下來的污泥排入泥斗。

3、過濾池：經沉淀后的水流到過濾池過濾，濾池結構：底部為布水管，中部為石英砂，上部為無煙煤。過濾速度為10m/h，最后清水流到清水池內消毒處理后飲用。過濾池反沖周期為12小時左右，反沖時間為5-10分鐘。用途

一體化凈水器適用于江、河、湖、水庫等以地表水為水源的給水工程的水質凈水，中水回用、及煤礦尾礦水、洗煤水、浴池、游泳池、洗車場、造紙、印染、電鍍和其它工業廢水的水質凈化。

結構先進：采用獨特的整體預裝式微絮凝反應系統，既有效保證反應效果，又無需其他運動部件，安裝及維修簡便。

過濾精度高：水中懸浮物的去除率可達98%，經良好混凝處理的天然水，其原水濁度不超過3000NTU，過濾出水可達到出水濁度≤1NTU。

過濾速度快：保證同樣出水濁度情況，過濾濾速9~10m/h。

截污容量大：可達到15Kg/m3。

虹吸反沖系統先進：虹吸反沖系統采用多格反沖技術，并結合虹吸反沖自動控制系統，提高反沖洗效果。

占地面積?。?/strong>同等處理規模設備，占地面積是常規設備的1/2。

噸水造價低：由于浙東牌ZD型一體化凈水設備的過濾運行周期長于普通石英砂過濾，噸水耗水量低，且浙東牌ZD型一體化凈水設備投加絮凝劑量小，，因此，纖維過濾設備運行噸水造價低。

自耗水量低：反沖耗水量僅為周期制水量的1~3%。
