工作原理

　　四通換向閥不切換的情況下，水系統正常流向，管刷位于網籃。閥門接到控制信號切換時，水流隨即逆向，網籃內管刷順水流呈螺旋狀嚙合內螺紋凹槽旋轉前進，對換熱管進行清洗，直至進入另一端網籃。停頓30秒過后，閥門復位。管刷隨水流再次對換熱管進行清洗，直至回到初始位置的網籃，等待下一次清洗信號。

　　管刷式在線清洗系統是由小球自動管路清洗系統發展演化而來的，其最大的區別在于毛刷自動清洗系統在工作過程是“強制”刷洗，即在每根管道中設置一根清洗刷，確保冷凝器在運行時每根管道得到最有效清洗。

系統構成

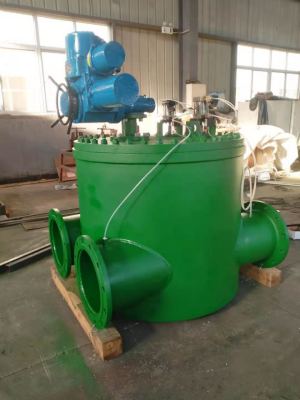

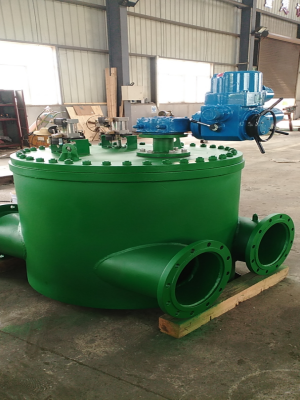

1. 四通換向閥　　

鋼質密封結構閥門，按照壓力容器標準制造，工作壓力為150PSIG或300PSIG。對于工業領域的客戶可按需求依ASME標準制造。閥體安裝在進出水管路以減少安裝空間，連接形式可法蘭連接，快速接頭或焊接連接。電動、氣動執行器可選。

　　2. 控制器

　　系統采用國際先進PLC控制器，用于控制執行器操作四通換向閥的動作。

　　3. 尼龍刷與刷籃

　　用于清洗換熱管內壁。（通常建議每5-7年更換一次尼龍刷）可脫卸的刷籃用于捕捉存放尼龍刷，該刷籃可連續使用20年無需更換。

設備特點

　　1. 節能：使用后有效防止管壁結垢，可使空調機組能耗降低10％～30％；

　　2. 環保：由于采用了磁化器使冷卻塔、冷凝器及管道不易生成硬垢，無需使用化學藥品清洗系統中的沉淀物，不會對環境造成任何污染。（采用單一物理除垢方法，不使用阻垢劑，無含毒廢水排放。）

　　3. 節省人力：對冷凝器采取的是自動清洗方式，不再需要大量的人力做去做冷凝器的日常維護工作。

　　4 延長壽命：可維持管道的最佳狀態，延長冷凝器的使用壽命。

　　5. 精準控制：采用電腦智能控制，可按事先設定好的程序進行清洗，亦可在線對清洗情況進行監控。

　　6. 制冷和清洗同步：對冷凝器的清洗絲毫不影響制冷設備的正常運轉，在冷凝器的制冷過程中自動完成清洗工作。
